ZP-19D

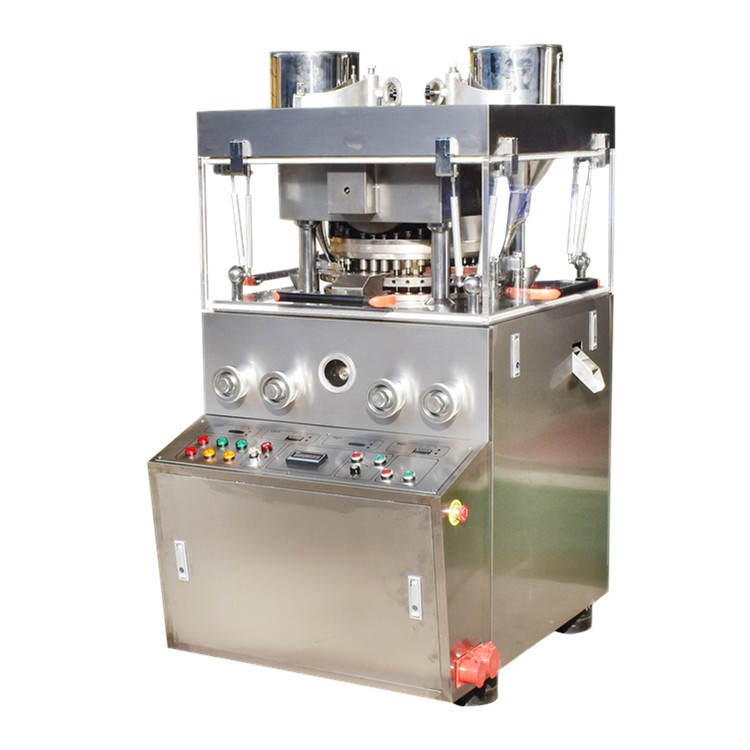

الصحافة قرص دوارة
ZP420-19D
هذه الآلة عبارة عن آلة تصنيع الأقراص الأوتوماتيكية الدوارة والمستمرة ذات الضغط المزدوج، والتي تقوم بضغط المواد الخام الحبيبية إلى أقراص مستديرة، وأقراص حروف وأقراص ذات شكل خاص بلونين.يتم استخدامه بشكل أساسي لإنتاج الأقراص في صناعة الأدوية، كما أنه مناسب أيضًا للمؤسسات الكيميائية والغذائية والإلكترونية وغيرها من المؤسسات الصناعية.
الميزة الأساسية
1. الغطاء الخارجي مصنوع بالكامل من الفولاذ المقاوم للصدأ، والطاولة الداخلية مصنوعة من الفولاذ المقاوم للصدأ، والذي يمكنه الحفاظ على لمعان السطح ومنع التلوث المتبادل، وتلبية متطلبات GMP.
2. مجهزة بنافذة منظور زجاجية، يمكن رؤية حالة الجهاز اللوحي، ويمكن فتح الألواح الجانبية بالكامل، وهو أمر سهل للتنظيف والصيانة الداخلية.
3. تم وضع جميع عناصر التحكم وعناصر التشغيل بشكل جيد.
4. يتم استخدام جهاز تنظيم سرعة تحويل التردد لتنظيم السرعة الكهربائية، وهو سهل التشغيل، ومستقر في الدوران، وآمن ودقيق.
5. مُجهز بجهاز حماية من التحميل الزائد، يمكن أن يتوقف تلقائيًا عند زيادة الضغط.
6. تنفيذ الميكاترونكس باستخدام مفاتيح اللمس وشاشة العرض.
7. كن أول من يجرب جهاز التشحيم شبه الأوتوماتيكي وجهاز الحماية من الغبار الزجاجي الموجود أعلى القرص الدوار.
8. نظام النقل مغلق في خزان الزيت الموجود أسفل المحرك الرئيسي، وهو مكون مستقل
يتم فصله بأمان، ولن يكون هناك تلوث متبادل، ويتم غمر جزء النقل في حوض الزيت، مما يسهل تبديد الحرارة والتآكل.
9. مُجهزة بجهاز شفط المسحوق، والذي يمكنه امتصاص الغبار في غرفة الضغط.
10. الأجزاء القابلة للتآكل مثل السكة العلوية، وحدة التغذية، القادوس، دودة النقل، جهاز قياس المسحوق، وما إلى ذلك لها هيكل مشترك مع منتجات ZP33، مما يفضي إلى التوحيد القياسي والتعميم والتسلسل.
المعلمات التقنية الرئيسية
نموذج | ZP420-19D |
رقم لكمة | 19 |
الأعلى.الضغط (كن) | 120 |
الأعلى.قطر الصحافة (مم) | 40 |
الأعلى.عمق التعبئة (مم) | 30 |
أقصى سمك للقرص (مم) | 15 |
سرعة القرص الدوار (R/M) | 0-20 |
القدرة الإنتاجية (أقراص/ساعة) | لون واحد 45000 لونين 22500 |
قوة المحرك (كيلوواط) | 5.5 |
الأبعاد (مم) | 1250×980×1650 |
الوزن الإجمالي (كجم) | 1850 |
قائمة التكوين الكهربائية الرئيسية
اسم | نموذج | الصانع |
محرك | 5.5 لتر/6 لتر | شنغهاي هينجلي |
العاكس | ص/ن 132F0028 | دانفوس، الدنمارك |
قواطع | 3TB40-22-0X | سيمنز |
تناوب | MY4N-J24VDC | اومرون |
التتابع الحراري | JR36B-20 | شنغهاي هواتونغ |
الصابورة المغناطيسية لمصباح الفلورسنت | BPL9W220VB2SC | فيليبس |
قاطع دائرة صغير ثلاثي الطور | D247-63 | شنغهاي هواتونغ |
وقف التحول في حالات الطوارئ | AR22V2R-11R | فوجي، اليابان |
مفتاح التشغيل | AR22JR-3A11A | فوجي، اليابان |
ضوء المؤشر | DR22E3L-E4G | فوجي، اليابان |
جهاز محدد | LX19-001 | شنغهاي هواتونغ |
مروحة العادم | FK3321.100 | شنغهاي ليبو الكهربائية |
زر التحكم | لاي7 | شنغهاي هواتونغ |
عداد | مثال للمطابقة مع الآلة 40:1×19 | مصنع شنغهاي عقارب الثورة متر |
أسلم | AD16-22SM/R | مصنع شنغهاي للكهرباء الصناعية الثانية |
كتلة المحطة الطرفية | TD1530/النحاس -10 | شنغهاي شينتونغ |
قائمة مواد الآلة
اسم | مادة | المعالجة الحرارية السطحية صلابة |
القرص الدوار | 1QT500-7 تصنيع الحديد الزهر (التكوين القياسي) 245# مطلي بالكروم الصلب الصلب (اختياري) 3SS304 لوح فولاذي مقاوم للصدأ (اختياري) | لا |
مواد العمود المركزي وعمود القيادة | GB/T3077-1999 40CrMedium كربون محدد سبائك الصلب الهيكلي | لا |
العتاد الدودي للمحرك الرئيسي | GB/T1176-1987 برونز ZQSn10-1Tin محدد | صلابة المعالجة الحرارية السطحية هي HRC45-48 |
معدات دودة دودة | GB/T3077-1999 محدد 40Cr كربون متوسط هيكل سبيكة | صلابة المعالجة الحرارية السطحية هي HRC45-48 |
عجلة الضغط | GB/T1222-1984 GCr15 محدد عالي الكربون الصلب الذي يحمل الكروم | صلابة المعالجة الحرارية للجزء الخارجي سطح أسطوانة الضغط هو HRC60-62 |
دليل السكك الحديدية | usdGB/T1222-1984 GCr15 محدد عالي الكربون الصلب الذي يحمل الكروم | المعالجة الحرارية السطحية صلابة سكة التوجيه الفولاذية الملامسة للثقب هي: HRC58-62 |
المغذية | برونز القصدير ZQSn6-6-3، طلاء بالكروم | لا |
مكتب وسط طبق | لا يقل عن GB9439-1998 HT200cast المحدد حديد | لا |
المادة الرئيسية | لا يقل عن GB9439-1998 HT200 المصبوب المحدد تصنيع الحديد | لا |
قادوس | الفولاذ المقاوم للصدأ (OCr18Ni9) | لا |
الضميمة لوحة | الفولاذ المقاوم للصدأ (OCr18Ni9) | لا |
غطاء إطار أسطوانة الضغط العلوي | الفولاذ المقاوم للصدأ (OCr18Ni9) | لا |
