تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-08-10 المنشأ:محرر الموقع
تمثل عيوب طلاء الأقراص مخاطر تشغيلية هائلة في منشآت تصنيع الأدوية. تؤدي دفعة واحدة مخترقة إلى خسارة مادية فادحة، وتدقيق تنظيمي فوري، وتوقف الإنتاج لفترة طويلة. من المعروف أن عزل السبب الجذري لهذه الإخفاقات أمر بالغ الصعوبة على أرض المصنع. يجب على المشغلين التمييز بين عدم توافق الصياغة، والخطأ البشري، والقيود الميكانيكية لمعدات الطلاء نفسها. يتطلب استكشاف الأخطاء وإصلاحها بشكل منهجي فهمًا عميقًا لميكانيكا المعدات بدلاً من التخمين. يوفر هذا الدليل إطارًا فنيًا لتشخيص العيوب وضبط معلمات العملية وتقييم ما إذا كانت معداتك الحالية تلبي متطلبات الإنتاج. من خلال إتقان التفاعل بين الديناميكا الحرارية والمعايرة الميكانيكية، يمكن للمشغلين تقليل العيوب وتقليل النفايات وضمان جودة الدفعة المتسقة عبر جميع عمليات الإنتاج.
التوازن الديناميكي الحراري أمر بالغ الأهمية: تنبع معظم العيوب البصرية والهيكلية من عدم التوازن بين معدل تطبيق الرش وقدرة التجفيف (تدفق الهواء ودرجة الحرارة) للمعدات.
صياغة تجاوزات المعايرة الميكانيكية: حتى تركيبات الطلاء المحسنة ستفشل إذا لم تتم معايرة سرعة المقلاة وتكوين الحاجز وهندسة مسدس الرش بدقة مع حجم الدفعة وشكل الجهاز اللوحي.
استكشاف الأخطاء وإصلاحها استنادًا إلى البيانات: يتطلب حل العيوب تتبع معلمات العملية الحرجة (CPPs) بدلاً من الاعتماد على التجربة والخطأ، مما يضمن أن الإجراءات التصحيحية قابلة للتكرار ومتوافقة.
صلاحية المعدات: غالبًا ما تشير العيوب المستمرة على الرغم من تحسين العملية إلى الحاجة إلى ترقيات المعدات، والتي تستهدف على وجه التحديد التحكم المتقدم في الانحلال والتنظيم الديناميكي الحراري الآلي.

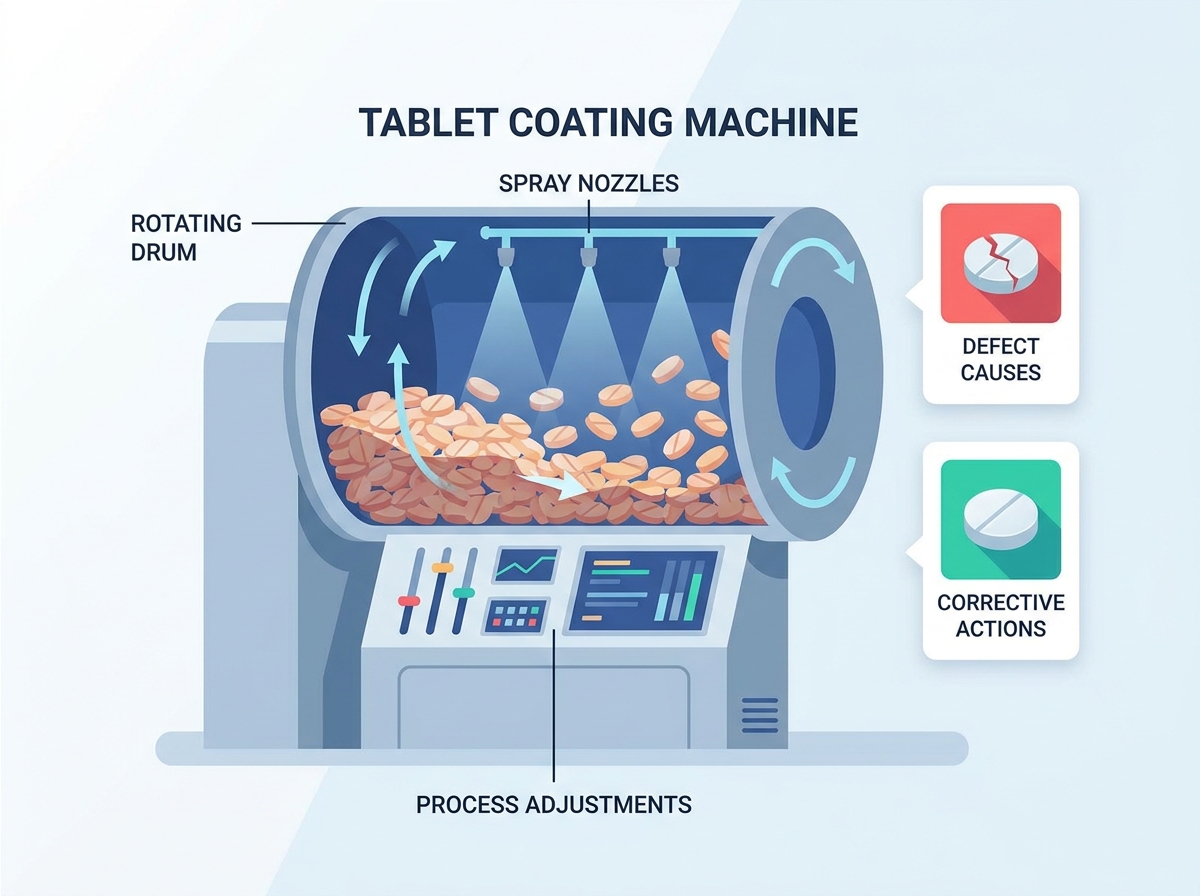

يكمن أساس الوقاية من العيوب في فهم مبدأ عمل آلة طلاء الأقراص . تتضمن الميكانيكا الأساسية الدوران المستمر لسرير الجهاز اللوحي داخل وعاء مثقوب أو صلب. تتم مزامنة هذا الدوران مع التطبيق المتحكم فيه لمحلول الطلاء وتدفق الهواء الساخن المتزامن. ويضمن هذا التنسيق الدقيق تطبيقًا موحدًا للفيلم عبر الدفعة بأكملها. عندما تقوم بتشغيل هذه الآلات، فإنك تدير بيئة فيزيائية معقدة حيث تتقاطع ديناميكيات الموائع والديناميكا الحرارية.
التبادل الديناميكي الحراري أمر أساسي في هذه العملية. يجب أن توازن الآلة بين درجة حرارة الهواء الداخل، ورطوبة هواء العادم، وتذرية الرش لتحقيق تكوين فيلم فوري. إذا تغير التوازن ولو قليلاً، فإن الأقراص تتعرض لخطر الإفراط في التبول أو الجفاف المبكر. يؤدي الإفراط في التبول إلى الالتصاق والتدهور الهيكلي، في حين أن التجفيف المبكر يسبب أسطحًا خشنة وضعف الالتصاق. يجب عليك مراقبة درجة حرارة العادم عن كثب، لأنها توفر التمثيل الأكثر دقة للظروف الفعلية داخل السرير اللوحي.
تملي ديناميكيات منطقة الرش كيفية التصاق الطلاء بالركيزة. تؤثر سرعة حركة القرص على وقت المكوث داخل منطقة الرش. تعمل سرعة التحريك الأسرع على تقليل وقت السكون لكل تمريرة. وهذا يمنع الإفراط في التبول الموضعي ولكنه يتطلب تنسيقًا ديناميكيًا حراريًا دقيقًا للغاية لضمان جفاف الطبقات الرقيقة بشكل كافٍ قبل المرور التالي. بالإضافة إلى ذلك، فإن ديناميات الانتشار غير الكافية تؤثر على سلامة الفيلم. إذا كانت سرعة القطرة، أو التوتر السطحي، أو درجة حرارة الماكينة تمنع الانتشار الكامل عبر وجه الجهاز اللوحي، فإن الفيلم الناتج سيكون غير متساوٍ وعرضة للفشل.
تعد معلمات العملية الحرجة (CPPs) هي المتغيرات الأساسية التي يتم التحكم فيها بواسطة الآلة والتي تحدد نجاح الدفعة. يتطلب وضع معايير النجاح مراقبة هذه المعلمات لتحقيق زيادة موحدة في الوزن، وصفر عيوب بصرية، وقابلية للتفتيت مقبولة، والالتزام بملفات تعريف الذوبان. فالاعتماد على الفحص البصري وحده لا يكفي؛ أنت بحاجة إلى بيانات ثابتة من أجهزة استشعار الجهاز.
معلمة العملية الحرجة (CPP) | الوظيفة الأساسية | خطر العيب إذا لم تتم معايرته |
|---|---|---|
عموم دورة في الدقيقة (السرعة) | يتحكم في معدل دوران السرير ووقت المكوث في منطقة الرش. | التوأمة، وتآكل الحافة، وسمك الطلاء غير المتكافئ. |
معدل الرش | يحدد حجم محلول الطلاء المطبق مع مرور الوقت. | الالتصاق، والاختيار، وأوقات الدفعة الطويلة. |
تفتيت ضغط الهواء | يتحكم في حجم قطرة محلول الطلاء. | قشر البرتقال، التجفيف بالرش، التجسير. |
مدخل درجة حرارة الهواء | يوفر الطاقة الحرارية اللازمة لتبخر المذيبات. | تقرحات، تكسير، الإفراط في التبول. |
حجم تدفق الهواء (CFM) | يزيل المذيبات المتبخرة ويحافظ على درجة حرارة السرير. | رطوبة عالية في المقلاة، وضعف تكوين الفيلم. |
يحدث الالتصاق والالتقاط عندما تلتصق الأقراص ببعضها البعض أو بجدران الوعاء، مما يؤدي إلى فقدان أجزاء الفيلم عند الانفصال. في أرضية الإنتاج، ستلاحظ وجود حفر أو فجوات صغيرة على سطح الجهاز اللوحي. يحدث هذا العيب عادة بسبب الإفراط في التبول الموضعي بسبب معدل الرش المفرط، أو عدم كفاية درجة حرارة الهواء الداخل، أو ضغط الانحلال غير الكافي. عندما يتجاوز استخدام السائل قدرة التجفيف، يظل سطح الجهاز اللوحي لزجًا لفترة طويلة جدًا.
قم بتقليل معدل توصيل السوائل عند مضخة الرش لتقليل حجم السائل الذي يصل إلى السرير.
زيادة ضغط الهواء التفتيت لتقليل حجم القطرات، مما يسمح بتبخر أسرع.
ارفع درجة حرارة هواء التجفيف لتسريع مرحلة التجفيف الديناميكي الحراري.
تأكد من أن تدفق هواء العادم غير مقيد، مما يضمن سحب الرطوبة بشكل فعال من المقلاة.
تتضمن التوأمة قرصين أو أكثر ملتصقين بشكل دائم ببعضهما البعض. تكون هذه المشكلة أكثر شيوعًا مع الأجهزة اللوحية ذات الوجه المسطح أو على شكل كبسولة والتي تحتوي على مساحات مسطحة كبيرة. غالبًا ما يكون السبب الجذري هو سرعة التحريك غير المناسبة التي تفشل في فصل الأقراص أثناء المرحلة المبتذلة من تكوين الفيلم. يمكن أيضًا أن يتسبب وضع مسدس الرش دون المستوى الأمثل في تجميع محلول الطلاء موضعيًا، حيث يعمل بمثابة مادة لاصقة بين الأقراص.
قم بزيادة سرعة المقلاة لتعزيز الفصل الميكانيكي وإجبار الأقراص على التقليب بقوة أكبر.
اضبط زاوية الرش لمنع التجميع وضمان التوزيع المتساوي عبر سطح السرير.
تقييم تصميم لكمة القرص من حيث التحدب؛ إن إضافة منحنى طفيف لوجه الجهاز اللوحي يقلل بشكل كبير من خطر التوأمة.
يظهر عيب قشر البرتقال على شكل طبقة طلاء غير مستوية ووعرة تشبه قشرة البرتقال. وينجم ذلك عن سوء تماسك القطرات وعدم كفاية توزيع محلول الطلاء قبل التجفيف. يحدث هذا عندما تجف القطرات قبل الأوان قبل أن تصطدم بطبقة القرص، أو عندما يؤدي ضغط الانحلال المرتفع بشكل مفرط إلى تبخر سريع للمذيب في الهواء.
قم بتقليل ضغط الانحلال لتكوين قطرات أكبر قليلًا تحتفظ بالرطوبة لفترة أطول.
خفض درجة حرارة الهواء الداخل لإبطاء معدل التبخر عند الاتصال.
قم بزيادة معدل الرش قليلاً لتوفير حجم أكبر من السائل، مما يساعد على انتشار القطرات.
قم بتقليل المسافة بين فوهة الرش وسرير الجهاز اللوحي لتقليل وقت السفر في الجو.
يؤدي التجفيف بالرش إلى الفقد المادي لمواد الطلاء مثل غبار البوليمر المجفف في نظام العادم أو على سطح الجهاز اللوحي. وهذا يؤدي إلى لمسة نهائية مملة وخشنة وزيادة غير صحيحة في الوزن. يعد الضغط الهوائي المرتفع بشكل مفرط، أو المسافة المفرطة بين المسدس والسرير، أو التسخين المفرط في الكفاءة الذي يبخر المذيب قبل ملامسة القطرات، هو السبب الرئيسي. ستشاهد غالبًا غبارًا ناعمًا يغطي الجزء الداخلي من غطاء المقلاة.
قم بتقليل ضغط الانحلال فورًا لوقف تكوين القطرات الدقيقة للغاية.
قم بتحريك مسدس الرش بالقرب من قاعدة الجهاز اللوحي، مما يضمن وصول نمط الرش إلى المنطقة المستهدفة مباشرة.
قم بتحسين توازن درجة حرارة المدخل مقابل معدل الرش لضمان بقاء القطرات سائلة حتى الارتطام.
تظهر التقرحات والفوهات على شكل انفصال الفيلم، أو فقاعات موضعية، أو تمزقات تشبه الحفرة على سطح الجهاز اللوحي. تنتج هذه العيوب عن انحباس الغازات أو الرطوبة بسبب درجات حرارة التجفيف المرتفعة للغاية. عندما يتم معالجة الطبقة الخارجية بسرعة كبيرة، تتوسع الرطوبة الداخلية وتمزق الطبقة. هذه علامة واضحة على عدم التوازن الحراري.
قم بتقليل درجة حرارة الهواء الداخل لإبطاء عملية المعالجة لطبقة الفيلم الخارجية.
قم بتنفيذ مرحلة تبريد تدريجية بعد الطلاء بدلاً من الانخفاض المفاجئ في درجة الحرارة.
تأكد من تجفيف القرص الأساسي بشكل مناسب قبل بدء عملية الطلاء، والتحقق من مواصفات محتوى الرطوبة.
يحدث التجسير عندما يبتعد الفيلم عن الخطوط الحادة للحروف أو الشعارات المنقوشة، مما يحجب العلامات التنظيمية. يؤدي الضغط الداخلي العالي في طبقة المعالجة، أو معدل الرش المفرط، أو عدم كفاية الانحلال في دفع القطرات إلى التجاويف إلى حدوث هذا الخلل. يشكل الطلاء بشكل أساسي جسرًا فوق المسافة البادئة بدلاً من اتباع معالمه.
قم بزيادة ضغط هواء الانحلال لدفع قطرات أصغر إلى عمق الشقوق المنقوشة.
تحسين درجات حرارة التجفيف لتقليل إجهاد الفيلم الداخلي أثناء مرحلة المعالجة.
قم بضبط نسب الملدنات في حالة فشل معايرة العملية الميكانيكية في تخفيف توتر الفيلم.
يظهر التشقق والانقسام على شكل كسور مرئية تمتد عبر التاج أو حول حواف القرص المطلي. يؤدي إجهاد الشد الداخلي في الفيلم الذي يتجاوز قوة الشد إلى حدوث ذلك. غالبًا ما يكون ذلك بسبب عدم تطابق معاملات التمدد الحراري بين القلب والطبقة أثناء دورات التسخين أو التبريد السريعة. يتوسع القلب أو ينكمش بمعدل مختلف عن الفيلم، مما يؤدي إلى تمزقه.
تنفيذ معدلات تسخين وتبريد أبطأ وأكثر تدرجًا داخل المعدات.
قم بزيادة التركيز الصلب لمعلق الطلاء لبناء طبقة فيلم أقوى.
تعديل مرونة الصياغة عن طريق ضبط نسبة البوليمر إلى الملدنات.
التآكل الميكانيكي، أو الحواف المتكسرة، أو الانهيار الكامل للقرص الأساسي أثناء دوران المقلاة يحدد فئة الخلل هذه. إن الإجهاد الميكانيكي المفرط الناتج عن ارتفاع عدد الدورات في الدقيقة، أو التصميمات الحاجزة العدوانية، أو النوى اللوحية الناعمة، أو الإفراط في التبليل الأولي لتليين القلب قبل تكوين الفيلم هي الأسباب الجذرية. ستجد غبارًا زائدًا وشظايا قرص مكسورة في المقلاة.
قم بتقليل سرعة المقلاة لتقليل الطاقة الحركية وقوى التأثير داخل السرير المتداعي.
قم بتحسين تكوين الحاجز للحصول على سلسلة أكثر لطفاً، وتجنب السقوط الحاد.
قم بتطبيق طبقة مانعة للتسرب أولية بمعدلات رش منخفضة جدًا لحماية القلب قبل وضع الطبقة الوظيفية الرئيسية.
تأكد من أن الأجهزة اللوحية الأساسية تلبي المواصفات الصارمة للصلابة والقابلية للتفتيت قبل تحميلها في المقلاة.
يظهر تباين الألوان والتبقع كتوزيع غير متناسق للألوان عبر جهاز لوحي واحد أو خلال الدفعة بأكملها. يتسبب التوزيع غير المتساوي للرذاذ، أو أنماط الرش المتداخلة، أو الخلط غير الكافي داخل قاعدة الجهاز اللوحي في حدوث هذه المشكلة. إذا لم تتم محاذاة البنادق بشكل صحيح، فإن بعض مناطق السرير تتلقى طلاءًا أكثر من غيرها.
قم بمعايرة هندسة مسدس الرش لضمان التداخل المناسب دون تداخل أو مناطق ثقيلة.
قم بزيادة سرعة المقلاة قليلاً لتعزيز معدل دوران السرير والخلط العشوائي.
التحقق من تجانس التعليق الصلب في الخزان القابضة، وضمان عدم تسوية الأصباغ.
يعد تقييم قدرة المعدات أمرًا ضروريًا للوقاية من العيوب على المدى الطويل. قم بتقييم ما إذا كانت أجهزتك الحالية تسمح بالتحكم المستقل في رذاذ الهواء ونمطه. يؤدي عدم وجود هذه الميزة إلى الحد بشدة من قدرتك على حل تآكل الحواف والتجفيف بالرذاذ وعيوب قشر البرتقال. غالبًا ما تربط الآلات القديمة إمدادات الهواء هذه معًا، مما يجبر المشغلين على التنازل عن حجم القطرات وعرض الرش. توفر الترقية إلى آلة طلاء الأقراص المزودة بأدوات تحكم مستقلة في الهواء الدقة اللازمة للتركيبات المعقدة.
وعلاوة على ذلك، تقييم تصميم تدفق الهواء. قارن بين المقالي المثقبة بالكامل والأواني الصلبة التقليدية. تعمل التصميمات المثقبة بالكامل على سحب الهواء مباشرة عبر قاعدة الجهاز اللوحي، مما يؤدي إلى تحسين الكفاءة الديناميكية الحرارية بشكل كبير وتقليل معدلات العيوب المرتبطة بالإفراط في التبول. إذا كانت جهازك الحالي يواجه صعوبة في الحفاظ على درجات حرارة العادم أثناء معدلات الرش العالية، فقد يكون تصميم تدفق الهواء هو العامل المقيد.
تقدم قابلية التوسع مقايضات مفاهيمية. تؤدي زيادة معدل الرش لتقصير وقت الدفعة إلى زيادة خطر الالتصاق والتوأمة. إن تحليل كيفية ترجمة معلمات نطاق المختبر إلى آلات على نطاق الإنتاج يسلط الضوء على تحديات القياس غير الخطي. نادرًا ما يُترجم ما ينجح في وعاء سعة 10 لتر مباشرةً إلى وعاء سعة 300 لتر دون إجراء تعديلات كبيرة على مسافة مسدس الرش وأحجام تدفق الهواء. غالبًا ما يكون ترقية المعدات إلى نماذج ذات أتمتة متقدمة وضوابط ديناميكية حرارية دقيقة أمرًا ضروريًا عندما تفشل تعديلات العملية في إزالة العيوب المستمرة على نطاق واسع.
قم بمراجعة معايرة مسدس الرش الحالية لديك، مما يضمن التحقق من ضغط هواء الرذاذ والنمط بشكل مستقل قبل كل دفعة.
قم بإنشاء بروتوكول تسخين مسبق صارم لضمان وصول سرير الجهاز اللوحي إلى الحالة الديناميكية الحرارية المستهدفة قبل البدء في تسلسل الرش.
قم بتنفيذ روتين فحص بصري موحد على فترات مدتها 15 دقيقة أثناء مرحلة الطلاء لاكتشاف العلامات المبكرة للتوأمة أو قشر البرتقال.
قم بمراجعة بيانات صلابة الجهاز اللوحي الأساسية لديك للتأكد من أن تآكل الحواف الميكانيكية يمثل مشكلة في عملية الطلاء وليس فشلًا في الضغط المنبع.
ج: يحدث التوأمة في المقام الأول بسبب سرعة التحريك غير المناسبة التي تفشل في فصل الأقراص أثناء المرحلة المبتذلة من تكوين الفيلم. يساهم أيضًا وضع مسدس الرش دون المستوى الأمثل وتصميمات الأجهزة اللوحية ذات الوجه المسطح في التصاق الأجهزة معًا بشكل دائم.
ج: إن تأثير قشر البرتقال ناتج عن عدم كفاية انتشار القطرات. قم بإصلاحه عن طريق تقليل ضغط الانحلال، أو خفض درجة حرارة الهواء الداخل، أو زيادة معدل الرش قليلاً، أو تحريك فوهة الرش بالقرب من سرير الجهاز اللوحي.
ج: ينتج التشقق عن إجهاد الشد الداخلي الذي يتجاوز قوة الفيلم، غالبًا بسبب دورات التسخين أو التبريد السريعة التي تسبب تمددًا حراريًا غير متطابق بين القلب والطبقة. قم بتنفيذ معدلات التدفئة والتبريد التدريجية لحل هذه المشكلة.
ج: يحدث التجفيف بالرذاذ عندما تتبخر مادة الطلاء قبل أن تصل إلى الأقراص، مما يؤدي إلى تكوين غبار البوليمر. يحدث هذا بسبب ارتفاع ضغط الهواء الذرّي بشكل مفرط، أو وجود مسافة كبيرة جدًا بين البندقية والسرير، أو ارتفاع درجات حرارة المدخل بشكل مفرط.
ج: يحدث التجسير عندما يبتعد الفيلم عن الشعارات المنقوشة. منع ذلك عن طريق زيادة ضغط الهواء الانحلالي لدفع القطرات إلى الشقوق، أو تحسين درجات حرارة التجفيف لتقليل إجهاد الفيلم، أو ضبط نسبة الملدنات في التركيبة.
