كيفية تحديد عرض الفيلم وطول القطع لغلاف التدفق الأفقي

يؤدي تغيير حجم الفيلم بشكل غير صحيح على معدات التعبئة والتغليف إلى تضخيم نفقات التشغيل بشكل مباشر. تتراكم نفايات المواد بسرعة أثناء عمليات الإنتاج عالية السرعة. تؤدي معدلات الخردة المرتفعة وسلامة الختم الضعيفة إلى تدمير ربحيتك على المدى الطويل. قبل تقييم قدرات بائعين محددين أو طلب عروض الأسعار، يجب على فرق المشتريات والهندسة التصرف. تحتاج إلى تأمين مقاييس غلاف المنتج الدقيقة في وقت مبكر من العملية. غالبًا ما يؤدي تخمين هذه الأبعاد المهمة إلى عدم تطابق المعدات بشكل كارثي.

تعمل هذه المقالة كمخطط فني شامل لحساب أبعاد الفيلم الدقيقة. سوف نستكشف كيفية ضمان المواصفات الدقيقة للمعدات منذ البداية. سوف تتعلم طرقًا مجربة لتقليل وقت توقف الماكينة غير الضروري. وأخيرًا، سنوضح لك كيفية الحفاظ على درجة الختم المتوافقة مع العملية بأكملها. باتباع هذه الخطوات، يمكنك حماية هوامش أرباحك وتحسين سير عمل التعبئة والتغليف لديك.

الوجبات السريعة الرئيسية

• صيغة عرض الويب: إجمالي عرض الفيلم = (عرض المنتج × 2) + (ارتفاع المنتج × 2) + بدل ختم الزعانف + خلوص الآلة.

• معادلة طول القطع: إجمالي طول القطع = طول المنتج + ارتفاع المنتج + عرض ختم النهاية + خلوص الماكينة.

• التأثير التشغيلي: يؤدي الحجم الكبير للفيلم إلى زيادة تكاليف المواد الاستهلاكية سنويًا؛ يؤدي الحجم الصغير إلى انحشار المنتج وضعف الأختام.

• اختيار الماكينة: تحدد أطوال القطع وعروض الأفلام المحددة ما إذا كانت هناك حاجة إلى فك دوار أو آلية إغلاق ذات حركة صندوقية.

1. الحالة التجارية للدقة في خطوط تغليف التدفق التلقائي

تخرج نفقات التشغيل عن نطاق السيطرة عندما تخطئ في حساب أبعاد الفيلم. يبدو أن المبالغة في الحسابات البسيطة غير ضارة للوهلة الأولى. إن إضافة 10 مم فقط من عرض الفيلم غير الضروري قد يبدو وكأنه مخزن مؤقت آمن. ومع ذلك، فإن هذا الخطأ البسيط يؤدي إلى خسارة مالية فادحة. على مدى مليون دورة، يعادل هذا الخطأ الذي يبلغ 10 ملم 10000 متر من المواد المهدرة. ينتهي بك الأمر إلى الدفع مقابل آلاف الأمتار من الأفلام التي لم تكن بحاجة إليها فعليًا. يؤدي دمج الدقة في خطوط تغليف التدفق التلقائي إلى إيقاف هذا النزيف اليومي للموارد.

تمثل سلامة الختم خطرًا ماليًا وتنظيميًا كبيرًا آخر. يؤدي الحجم غير المناسب للفيلم إلى خلق توتر هائل حول المنتج. يؤدي هذا التوتر إلى تمديد الركيزة وإضعاف بنية الختم. تؤدي الأختام الضعيفة مباشرة إلى تسرب القنوات وضعف الحماية العازلة. في التطبيقات الغذائية والصيدلانية، تؤدي اختبارات التسرب الفاشلة إلى عمليات سحب إلزامية للمنتج. يطالب المنظمون بختم بدرجة الامتثال لمنع التلوث. لا يمكنك تحقيق هذا المعيار إذا كانت أبعاد الفيلم الخاص بك تمتد بإحكام شديد عبر غلاف المنتج.

يعتمد توافق المعدات بشكل كامل على مقاييس الحجم الدقيقة. تتميز كل آلة تعبئة بقيود مادية صارمة. لديهم حد أقصى وأدنى محدد لعرض شبكة الفيلم. كما أنها تعمل ضمن معلمات محددة لطول القطع. يؤدي تخمين هذه الأبعاد إلى شراء معدات غير متوافقة. قد تشتري آلة غير قادرة على تغليف أكبر منتج لديك. على العكس من ذلك، قد تستثمر في المعدات كبيرة الحجم التي تواجه صعوبة في تشغيل العناصر الصغيرة بكفاءة. الدقة تمنع كوارث المشتريات المكلفة.

أخطاء التحجيم الشائعة

• الاعتماد على تقديرات الموردين بدلاً من قياسات المنتج المادية.

• تجاهل التباين الطبيعي في المخبوزات أو عدم انتظامها.

• الفشل في حساب العرض المادي لفكوك الختم.

• يطل على الخلوص المطلوب لحركة المنتج من خلال أنبوب التشكيل.

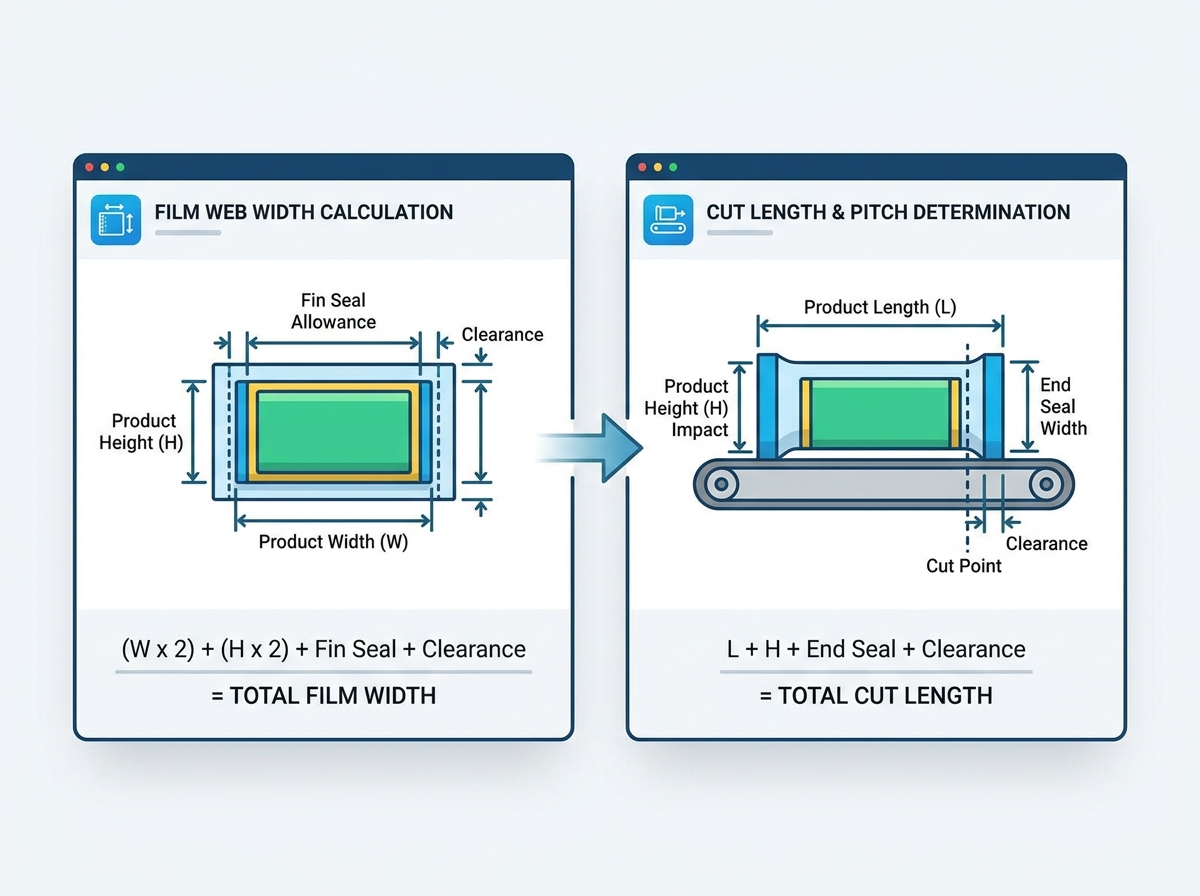

2. إطار الحساب: تحديد عرض ويب الفيلم

يتطلب حساب عرض الويب للفيلم المطلوب منهجًا رياضيًا صارمًا. لا يمكنك تقدير هذا المقياس. نحن نعتمد على صيغة متوافقة مع معايير الصناعة لتحديد المتطلبات الدقيقة للمواد. المعادلة الأساسية هي: عرض الفيلم = (عرض المنتج × 2) + (ارتفاع المنتج × 2) + عرض ختم الزعنفة + الخلوص. تمثل هذه الصيغة محيط منتجك بالكامل، بالإضافة إلى المادة اللازمة لربط الحواف.

يتطلب ختم الزعنفة، والذي يُطلق عليه غالبًا الختم الخلفي، تخصيصات مواد محددة. تستهلك أختام الزعانف القياسية ما يقرب من 25 مم إلى 30 مم من الفيلم. ومع ذلك، يتغير هذا المتغير بناءً على تكوين عجلة الختم الخاصة بك. تعتمد تطبيقات الختم البارد بشكل كامل على الضغط والمواد اللاصقة المتخصصة. تتطلب أنظمة الختم الحراري طاقة حرارية ووقتًا كافيًا للسكن. تتطلب تكوينات الختم الحراري أحيانًا بدلًا أوسع قليلاً من ختم الزعنفة لمنع الفيلم من الاحتراق بالقرب من المنتج. تحقق دائمًا من تصميم عجلة الختم المحددة الخاصة بك قبل الانتهاء من متغير ختم الزعانف.

تمنع هوامش الخلوص حدوث انحشار كارثي داخل صندوق التشكيل. يجب عليك إضافة حاجز خلوص يتراوح من 10 مم إلى 20 مم إلى حسابك الإجمالي. يعمل هذا المخزن المؤقت على تقليل احتكاك المنتج داخل أنبوب التشكيل. بدونها، تسحب المنتجات ضد الفيلم وتوقف الآلة. تتطلب المنتجات غير النظامية تفاوتات أعلى بكثير. على سبيل المثال، تحتوي كعكة رقائق الشوكولاتة على ارتفاعات متفاوتة وحواف غير متساوية. يجب عليك قياس أوسع نقطة على الإطلاق للعنصر الأكثر انتظامًا لديك وزيادة المخزن المؤقت للتخليص وفقًا لذلك.

خطوات قياس أبعاد المنتج

1. قم باختيار عشر عينات عشوائية من منتجك المحدد من خط الإنتاج.

2. استخدم الفرجار الرقمي الدقيق لقياس أوسع نقطة في كل عينة.

3. قياس أطول نقطة في كل عينة، مع الاهتمام بالتيجان أو القمم.

4. سجل أكبر قيم العرض والارتفاع الموجودة بين العينات العشر.

5. قم بتطبيق هذه القيم القصوى على صيغة عرض الفيلم الأساسية.

3. تحديد طول القطع وتكوين درجة الصوت

يحدد طول القطع مقدار الفيلم الذي تسحبه لكل عبوة على حدة. تمامًا مثل عرض الويب، نستخدم صيغة صارمة هنا. المعادلة الأساسية هي: طول القطع = طول المنتج + ارتفاع المنتج + عرض ختم النهاية + الخلوص. تضمن هذه الصيغة أن تقوم آلة التغليف بسحب ما يكفي من الغشاء لتغليف المنتج وإنشاء أختام نهائية آمنة على كلا الجانبين.

يعد فهم الأختام النهائية أمرًا حيويًا لإجراء حسابات دقيقة لطول القطع. يجب أن تأخذ في الاعتبار عرض المكشكش في المعادلة الخاصة بك. يتطلب فك الختم عادةً من 15 مم إلى 30 مم لكل جانب لإنشاء ختم محكم. نظرًا لأن كل عبوة تحتوي على ختم أمامي وختم خلفي، يجب عليك مضاعفة بدل المكشكش هذا في حساب طول القطع الإجمالي. يؤدي الفشل في حساب كلا الجانبين إلى سحق الفكين للمنتج المادي.

يؤثر ارتفاع المنتج بشكل مباشر على طول القطع الإجمالي. ينسى العديد من المشغلين هذا المتغير الحاسم. يجب أن ينتقل الفيلم إلى الأسفل من أعلى منتجك إلى النقطة المركزية لفك الختم. تجبر المنتجات الأطول الفيلم على السفر لمسافة عمودية أطول. إذا تجاهلت ارتفاع المنتج، فسوف تقوم الآلة بتقطيع الفيلم إلى مسافة قصيرة جدًا. يؤدي هذا إلى تمدد العبوة بإحكام على أطراف المنتج، مما يتسبب في فتح الأختام أثناء النقل.

يقدم تسجيل الطباعة خطوات قطع صارمة للعملية. يسمح الفيلم غير المطبوع باختلافات طفيفة في طول القطع. الفيلم المطبوع يتطلب الدقة المطلقة. تستخدم العبوة علامات العين (مستطيلات صغيرة مطبوعة) لتشغيل آلية القطع. المسافة بين علامات العين هذه هي الملعب. يجب أن يتطابق طول القطع المحسوب مع هذه الدرجة تمامًا. إذا انحرف طول القطع عن مدى تحمل علامة العين، فسوف تنحرف الرسومات عن المركز. يجب عليك مزامنة سرعة تغذية الفيلم مع دوران فك الختم للحفاظ على التسجيل المثالي.

4. متغيرات الحجم المتقدمة: تجاوز أساسيات آلة تعبئة الوسائد

تتبع الحزم المسطحة القياسية قواعد واضحة. ومع ذلك، تتطلب تنسيقات التغليف المعقدة منك تجاوز أساسيات آلة تعبئة الوسائد . تمثل الأكياس المجمعة تحديًا رياضيًا فوريًا. تؤدي إضافة ألواح التقوية الجانبية إلى ثني الفيلم إلى الداخل، مما يخلق مظهرًا سفليًا. تعمل هذه العملية على تغيير صيغ خط الأساس بالكامل. يجب عليك توسيع شبكة الفيلم الأولية لاستيعاب المواد المطوية الإضافية. علاوة على ذلك، تتطلب العبوات المجمعة بنية صندوقية تشكيل مختلفة تمامًا ومجهزة بأدوات ميكانيكية.

يؤثر مقياس الفيلم والمواد الأساسية بشكل كبير على الحجم المادي. لا تتصرف الشرائح السميكة مثل المواد الأحادية الرقيقة. يؤثر نوع المادة على مدى تمدد الفيلم تحت التوتر الميكانيكي. يمتد مادة البولي بروبيلين الموجه ثنائي المحور (BOPP) بشكل مختلف عن شرائح الرقائق المعقدة. إذا كنت تستخدم فيلمًا مرنًا للغاية، فقد تحتاج إلى تقليل طول القطع قليلاً لمنع التغليف غير المحكم. تتطلب الأفلام السميكة (المقاسة بالملل أو الميكرونات) بدلات أوسع لختم الزعانف لأن المادة تقاوم الطي المحكم داخل أنبوب التشكيل.

تتطلب العبوات المتعددة والصواني الصلبة خلوصًا أكثر صرامة. إن تغليف قطعة مخبز ناعمة واحدة يسمح بمناطق عازلة واسعة. يؤدي تغليف ثلاثة عناصر داخل صينية بلاستيكية صلبة إلى تغيير الديناميكية بالكامل. إذا كانت شبكة الفيلم الخاصة بك فضفاضة للغاية، فسوف تتحرك الدرج بشكل كبير أثناء النقل. يجب عليك حساب خلوص أكثر إحكامًا لقفل الدرج في مكانه. ومع ذلك، يجب عليك موازنة هذا التوتر بعناية للتأكد من أن الزوايا الصلبة للدرج لا تثقب شبكة الفيلم.

الاعتبارات المادية الرئيسية

• BOPP (البولي بروبيلين): معدل التمدد القياسي؛ يتطلب التحكم المعتدل في التوتر.

• شرائح الرقائق: شديدة الصلابة؛ يتطلب صناديق تشكيل أكبر لمنع التجعد.

• المواد الأحادية: مستدامة ولكنها حساسة للحرارة؛ يتطلب تتبعًا دقيقًا لوقت المكوث.

5. تقييم آلات التغليف بالتدفق بناءً على بيانات الحجم

تحدد أبعادك المحسوبة الماكينة الدقيقة التي تحتاج إلى شرائها. يمكنك استخدام هذه الأرقام لتقييم آلات تغليف التدفق وقائمة مختصرة بالموردين المناسبين. يمثل تشكيل تكوينات الصندوق أول قرار رئيسي. يجب عليك الاختيار بين صناديق التشكيل الثابتة وصناديق التشكيل القابلة للتعديل. تتناسب صناديق التشكيل الثابتة مع كميات كبيرة من المنتجات الفردية. أنها توفر اتساقًا فائقًا ونادراً ما تكون مربى. توفر صناديق التشكيل القابلة للتعديل المرونة. إنها ضرورية لمتعهدي التغليف الذين يقومون بتشغيل أفلام ذات عروض مختلفة على نفس الخط. ومع ذلك، تتطلب الصناديق القابلة للتعديل مشغلين ذوي مهارات عالية لضبطها بشكل صحيح.

تعتمد بنية الفك الختم بشكل كبير على طول القطع وارتفاع المنتج. تدور الفكوك الدوارة في دائرة مستمرة. إنها مثالية لأطوال القطع القياسية والسرعات العالية جدًا. تتحرك الفكوك ذات الحركة الصندوقية في مسار مستطيل. إنهم يتابعون المنتج لفترة وجيزة قبل إطلاقه. إن الفكوك ذات الحركة الصندوقية مطلوبة تمامًا للمنتجات الطويلة جدًا. كما أنها ضرورية للعناصر التي تتطلب فترات ثبات ممتدة للختم، مثل المنتجات التي يتم مسحها بالغاز والتي تحتاج إلى أختام محكمة الإغلاق.

يضمن التحقق من صحة البائع أن الشركة المصنعة للمعدات الأصلية (OEM) يمكنها بالفعل تلبية المواصفات الخاصة بك. يجب عليك طلب إثبات قبل التوقيع على أمر الشراء. اطلب مخططًا تفصيليًا لحجم الفيلم لطراز الآلة المحدد. أجبر البائع على إجراء اختبار قبول المصنع (FAT) باستخدام عينات المنتج الفعلي، وليس الكتل الخشبية العامة. الحصول على ضمان مكتوب يغطي الحدود القصوى والدنيا للويب.

مخطط ملخص لأحجام الماكينة

مقارنة تشكيل الصندوق وفك الختم

مصفوفة قائمة مراجعة تقييم البائعين

خطوات التحقق المطلوبة أثناء الشراء

خاتمة

يمثل عرض الفيلم وطول القطع أكثر بكثير من مجرد تفاصيل تشغيلية بسيطة. إنها المقاييس الأساسية التي تحدد مدى ملاءمة الماكينة، وتحكم سرعات الإنتاج، وتحدد عائد الاستثمار على المدى الطويل. إذا تخطيت الأساس الرياضي، فإنك ستدعو إلى حدوث ازدحامات متكررة ونفايات مواد مكلفة وأختام ضعيفة إلى منشأتك. الحسابات الدقيقة تحمي منتجك وهوامش الربح الخاصة بك.

خطواتك التالية تملي نجاح عملية الشراء الخاصة بك. أولاً، قم بتوثيق مصفوفة المنتج الكاملة. قم بقياس الحد الأدنى والحد الأقصى للأحجام المطلقة لكل عنصر تنوي تعبئته. بعد ذلك، قم بتشغيل هذه الأبعاد من خلال الصيغ الأساسية لإنشاء مظاريف الفيلم المطلوبة. وأخيرًا، استشر مباشرة مهندس تعبئة مؤهل للتحقق من صحة حساباتك. أكمل هذه الإجراءات قبل الانتهاء من أي طلب للمعدات لتقديم العروض (RFP).

التعليمات

س: ماذا يحدث إذا كانت شبكة الفيلم الخاصة بي واسعة جدًا بالنسبة لصندوق التشكيل الحالي الخاص بي؟

ج: يؤدي الغشاء الزائد إلى طي المادة على نفسها داخل أنبوب التشكيل. يؤدي هذا الطي إلى محاذاة الأختام الخلفية تمامًا. تخلق المادة الإضافية احتكاكًا هائلاً، مما يؤدي إلى انحشار شديد في عجلات السحب وإغلاق الفكين. سوف تواجه هدرًا فوريًا للمواد وتوقفًا متكررًا للآلات.

س: هل يؤدي تسجيل الطباعة إلى تغيير حساب طول القطع الخاص بي؟

ج: نعم. يجب أن يتطابق طول القطع المحسوب مع المسافة الدقيقة بين علامات العين المطبوعة، والمعروفة باسم درجة الصوت. يتطلب الفيلم المطبوع تزامنًا دقيقًا بين بكرات تغذية الفيلم وفك الختم. إذا انحرف طول القطع عن هذه الدرجة، فسوف تنحرف رسوماتك عن مركز العبوة.

س: هل يمكنني تشغيل أحجام منتجات متعددة بعرض فيلم واحد؟

ج: يمكنك ذلك، لكن الأمر ينطوي على مقايضات تشغيلية كبيرة. إن استخدام عرض فيلم "مقاس واحد يناسب الجميع" لمختلف المنتجات يخلق عيوبًا جمالية. المنتجات الصغيرة سيكون لها عبوات فضفاضة ومتجعدة. والأهم من ذلك، أنك تهدر المال عن طريق تغليف المنتجات الصغيرة بمادة فيلم واسعة ومكلفة بشكل غير ضروري.
